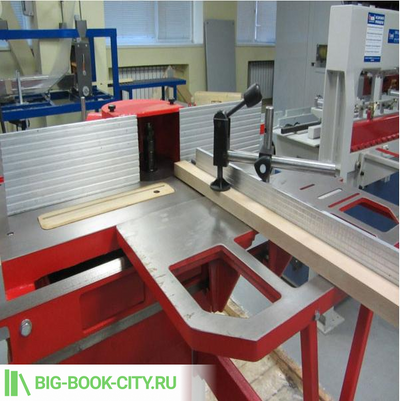

Комбинированный деревообрабатывающий станок К5-400

Комбинированный деревообрабатывающий станок К5-400 предназначен для комплексной обработки столярных изделий и несложной мебели на предприятиях средней мощности.

На станке выполняются следующие операции:

• продольной, поперечной и под углом распиловки дисковой пилой;
• строгание (фугование) по плоскости и кромке;
• рейсмусование с автоподачей заготовки;
• фрезерование поверхностей различной конфигурации и зарезание шипов;
• сверление и фрезерование пазов;
• токарная (приставка по заказу).

Особенности оборудования:

• Жесткая станина и литые чугунные столы снижают вибрацию и обеспечивают высокую точность обработки длительное время.
• Привод шпинделей индивидуальные от 3-х электродвигателей.
• Высокое качество фрезерования обеспечивается вертикальным высокооборотным шпинделем и системой прижимов (по заказу).
• Для зарезания шипов и пиления поперек волокон и под углом служит торцовочная каретка.
• Пильный и фрезерный валы имеют возможность вертикального перемещения и при работе одного другой убирается в крайнее нижнее положение и отверстие заглушается.
• Рейсмусование с автоподачей через два приводных вала, при этом фуговальные столы откидываются, открывая удобный доступ к рейсмусовому столу.
• Сверлильно-пазовальный стол обеспечивает перемещения: в горизонтальной плоскости в любом направлении с помощью системы рычагов и вертикально - винтом с маховичком и ручкой.

Для безопасной работы станок К5-400 оборудован защитными устройствами и ограждениями: защитные кожуха имеют патрубки для присоединения стружкоотсосов.

Станок К5-400 укомплектован эксцентриковым прижимом, направляющими линейками и режущим инструментом.

Технические характеристики комбинированного станка К5-400

Характеристика	Значение
Наибольшая ширина фугования, мм	400
Общая длина фуговальных столов, мм.	2040
Наибольшая толщина снимаемого слоя при фуговании, мм.	4
Наибольшая ширина рейсмусования, мм	400
Длина рейсмусового стола, мм	690
Наибольшая толщина заготовки при рейсмусовании, мм	220
Наибольшая толщина снимаемого слоя при рейсмусовании, мм	3
Размеры сверлильно - пазовального стола, мм	400 х 250
Наибольшая глубина сверления, мм	100
Наибольшая длина паза, мм	100
Наибольшее вертикальное перемещение стола, мм.	100
Максимальный диаметр сверления, мм.	16
Число ножевых валов, шт.	1
Диаметр ножевого вала, мм.	86
Частота вращения вала, об/мин	5200
Количество ножей ножевого вала, шт.	3
Скорость подачи при рейсмусовании, м/мин	7
Мощность электродвигателя фуговально - рейсмусового узла, кВт	3,0
Высота пропила, мм.	85 (макс.)
Диаметр пилы (пил), мм.	315
Посадочный диаметр пилы, мм.	32
Частота вращения пильного диска, об/мин.	3700
Мощность электродвигателя пильного узла, кВт	3,0
Максимальный диаметр используемых фрез, мм.	170
Посадочный диаметр фрез, мм.	32
Частота вращения шпинделя, мин -1	6000
Ход шпинделя, мм.	130
Размер шипорезной каретки (L x B), мм.	450 х 750
Размеры основного стола (L x B), мм.	850 х 450
Мощность электродвигателя фрезерного узла, кВт	3,0
Количество электродвигателей, шт.	3
Установленная суммарная мощность, кВт	9,0
Напряжение питания, В	380
Габаритные размеры (LxBxH), мм.	2020 x 1850 x 1350
Масса, кг.	650
