Станок электроэрозионный проволочный вырезной СКЭ250Ф5

Станок электроэрозионный проволочный вырезной СКЭ250Ф5 предназначен для обработки электродом-проволокой любых электропроводящих материалов, используемых при изготовлении разнообразных деталей сложного профиля как с вертикальной (цилиндрической), так и с наклонной (конической) образующей, в том числе профилей с переменным углом наклона и с различными контурами в верхней и нижней плоскостях.

Обрабатываемые изделия:
1) инструменты – матрицы вырубных и гибочных штампов, пресс-форм; дюзы для экструзии; фасонные резцы, фрезы, шаблоны; электроды для электроэрозионной прошивки
2) детали электронных приборов – резонаторы замедляющих систем, электроды и т. п.
3) детали машин – шестерни, кулачки, форсунки.

Компьютерное ЧПУ обеспечивает графический контроль контуров детали с визуализацией процесса обработки в реальном режиме времени, позволяет просматривать и редактировать УП во время процесса обработки.

Технические характеристики СКЭ250Ф5

Технические характеристики		СКЭ250Ф5
Наибольшие размеры устанавливаемой заготовки, мм	L x B x H	440 x 410 x 100
Наибольшая масса заготовки, кг		150
Наибольшие размеры вырезаемого контура в заготовке, мм	При высоте заготовок:
	20 мм	30
	70 мм	15
	100 мм	7
Координатные перемещения по осям, мм:
- рабочего стола	X x Y	250 x 250
- конусного узла	U x V	40 x 40
- пиноли головки	Z	115
Дискретность задания перемещений:
- линейных, мкм	X, Y	1
	U, V	4
	Z	5
- угловых, град.		1,8
Наибольшая производительность формообразования при заготовке толщиной 50 мм и электроде-проволоке Ж 0,25 мм, мм?/мин	По меди	60
	по стали	50
Точность изготовления контура стального образца с размерами 175x175x10 мм, мкм	непараллельность поверхности	25
	неперпендикулярность поверхн.	30
Наибольшая некруглость внутренней поверхности обрабатывае-мого цилиндра, мкм	при цилиндре Ж 20	12
Наибольшая некруглость внутренней поверхности обрабаты-ваемого конуса в верхнем и нижнем сечениях, мкм	при конусе Ж 10 / Ж 20	30
Шероховатость обработанной поверхности Ra на чистовых режимах, мкм	по стали	0,8
Электрод-проволока, применяемая на станке для обработки	D 0,1 / 0,3	Латунь Л63ДКРПМГОСТ 1066-80
Объем рабочей жидкости в системе, включая бак, л	диэлектрик – вода водопроводная	300
Тип компьютерного ЧПУ	на базе ПК IBM PC,цветной графический дисплей	АРТА
Количество одновременно управляемых координат	X, Y, U, V, Z	5
Масса СКЭ250Ф5 станка, кг	с приставным оборудованием	1715
	без приставного оборудования	1400

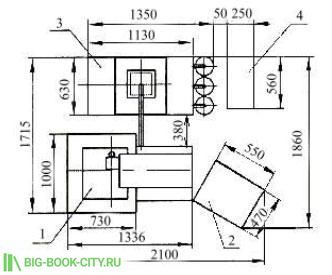

Габаритные размеры станка с приставным оборудованием, мм	L x B x H	2100x1860x1950
