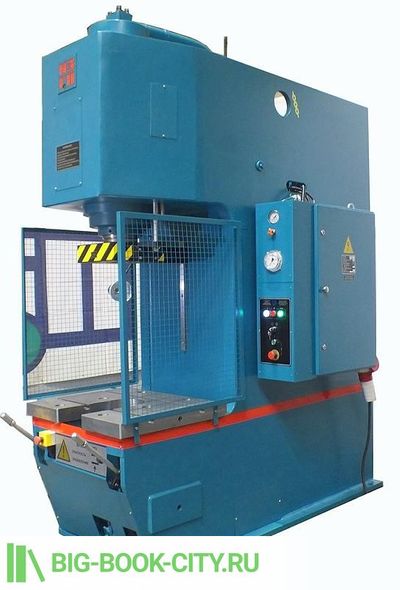

Гидравлический пресс П6320Б

Особенности конструкции

Управление прессом П6320Б осуществляется при помощи гидравлической системы построенной на базе современных электроуправляемых гидрокомпонентов и электрической системы на базе программируемого логического контроллера (ПЛК) производства «Siemens».

На данном прессе организованны следующие режимы работы:

Наладочный режим – все движения пресс осуществляет при нажатии соответствующей кнопки, при отпускании кнопок движения прекращаются;

Полуавтоматический режим – по команде оператора пресс совершает сначала ускоренный, а потом и рабочий ход ползуна (настраивается механизмом конечных выключателей), рабочий ход происходит до команды на размыкание пресса, после чего ползун автоматически возвращается в исходное положение (настраивается концевым выключателем). Команда на размыкание пресса приходит либо от датчика давления (работа по давлению), либо от нижнего концевого выключателя (работа по пути);

Автоматический режим – применяется в случае встраивания пресса в автоматическую линию. Почти полностью соответствует полуавтоматическому режиму, с той лишь разницей, что команда на начало следующего цикла приходит не от оператора, а от средств механизации об окончании позиционирования обрабатываемой заготовки.

Технические характеристики П6320Б
Характеристика	Значение
Номинальное усилие пресса, тонн	10
Ход ползуна, мм	400
Наибольшее расстояние между столом и ползуном, мм	600
Размеры стола, мм	500x380
Мощность привода, кВт	4
Габаритные размеры, мм	600x1250x1850
Масса П6320Б пресса, не более, кг	1200

• Предусмотрена возможность комплектации гидроподушкой выталкивателем (применяется например при операциях средней и глубокой вытяжки);
• Предусмотрена возможность комплектации системами слежения, контроля и записи параметров: пути, скорости, давления, времени (применяется при необходимости дополнительного контроля за тех-процесом, необходимости точной остановки ползуна и т.п.)
• Предусмотрено исполнение пресса с правильным столом и дополнительным инструментом для правки заготовок различного сечения, по техническому заданию заказчика.
