Ручной ленточнопильный станок TBH-180x300V

Станки TBH-180x300V позволяют делать распилы заготовок диаметром до 180 мм с ручным возвратом пильной рамы в первоначальное положение. Станки оборудованы дросселируемыми гидравлическими цилиндрами подач, которые позволяют автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Станок TBH-180x300V имеет поворот губок тисков. Регулировка скорости – шкив. Скорость пилы – 34, 41, 59, 98 м/мин.

Преимущества резки на ленточнопильном станке перед дисковыми отрезными станками

• Высокая точность резки: 0,1 - 1,5 мм, отклонение от вертикали до 0,05 мм.
• Высокое качество поверхности реза.
• Малая ширина пропила (до 1,5 мм) экономит расход металла.
• Возможность резки пакетов заготовок.
• Низкая стоимость при сохранении высокого качества реза, недорогое обслуживание и эксплуатация.
• Чаще всего на ручных станках возможна резка заготовок под углом, углы резки регулируются до шестидесяти градусов.

Область применения

Станки применяются на небольших производствах в штучном и мелкосерийном производстве, предназначены для распила инструментальных и нержавеющих сталей, цветных и легких металлов, как профилей, так и сплошных заготовок.

Получаемые изделия

Схема обработки

Конструктивные особенности

В ручных станках опускание пильной рамы и резка происходит посредством собственного веса. Для регулировки скорости подачи пильной рамы применяется гидроцилиндр с дроссельным (перепускным) клапаном. Такая система называется еще гидроразгрузкой, она же обеспечивает подъем и стопорение рамы в верхней точке.

Оператор станка самостоятельно устанавливает, отмеряет и фиксирует заготовку при помощи тисков с ручным зажимом; пильная рама опускается под собственным весом, скорость опускания регулируется вручную или с выносного пульта управления.

Технические характеристики TBH-180x300V
Характеристика	Значение
Тип	ручной
Подача пильной рамы	собственный вес с гидрорегулировкой
Зажим заготовки	ручной
Распил 90°/ 45°
Круглый профиль, мм	180 / 100
Квадратный профиль, мм	180 / 110
Прямоугольный профиль, мм	300 х 180 / 170 х 110
Размер полотна, мм	20 х 0,9 х 2360
Скорость полотна, м/мин	34, 41, 59, 98
Тип изменения скорости ленточного полотна	Шкив
Мощность электродвигателя, кВт	0,75
Габариты станка, мм	1100 х 550 х 1300
Габаритные размеры в упаковке:
ДхШхВ, мм	1080x460x1260
Вес TBH-180x300V (нетто / брутто), кг	145 / 175

Стандартная комплектация

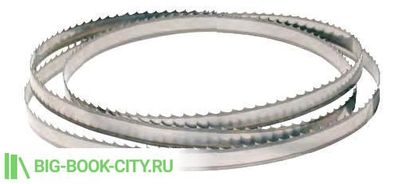

• Полотно ленточной пилы М42 – 1 шт.
• Инструмент для обслуживания станка
• Система подачи СОЖ
• Магнитный выключатель
• Механический упор с линейкой для отмера заготовок

Дополнительная комплектация

• Устройство для пакетной резки заготовок
