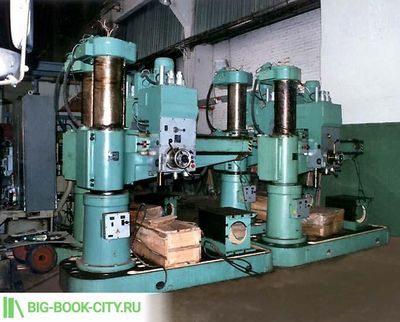

Станок радиально-сверлильный 2А554-2

Станок радиально-сверлильный 2А554-2 используется для сверления, рассверливания, зенкерования и нарезки резьб.
Компоновка станков традиционная для радиально-сверлильных станков и включает:

• Стационарную плиту с Т-образными пазами для зажима обрабатываемой детали, закрепленную на фундаменте, на которой установлен цоколь либо внутренняя колонна (ОС2146А; ОС2567; 2А576 и 2А587).
• Колонна, поворачивающаяся вокруг вертикальной оси на подшипниках цоколя (2А554; 2А554-1; 2A554-2) или наружная колонна, поворачивающаяся на подшипниках вокруг внутренней колонны (ОС2146A; ОС2567; 2А576 и 2А587).
• Рукав с возможностью вертикального перемещения по колонне и с возможностью вращения вокруг вертикальной оси вместе с колонной.
• Сверлильная головка с возможностью горизонтального перемещения по направляющим рукава.
• Шпиндель, смонтированный в цилиндрической гильзе, с возможностью вертикального перемещения в корпусе сверлильной головки.

Особенности конструкции станка:

Подача обеспечивается гильзой шпинделя. Все остальные перемещения - позиционирующие.

Все части станков перемещаются с минимальным усилием и фиксируются в рабочем положении посредством гидравлических зажимов.

Все органы управления сосредоточены на панели управления сверлильной головки.

Предварительный набор частоты вращения и подачи шпинделя, а также гидравлическое управление коробками скоростей и подач обеспечивает быстрое изменение режимов.

Фрикционная муфта, встроенная в коробку скоростей, обеспечивает быстрый реверс при нарезке резьб и предохраняет коробку скоростей от перегрузок.

Шпиндель станка уравновешен в любой точке его перемещения.

Штурвальное устройство управления сверлильной головкой имеет возможность выключения механической подачи при достижении заданной глубины сверления.

Станки 2А587 снабжены электродвигателями перемещения сверлильной головки и поворота колонны.

Стандартное напряжение электрической сети - 380В, 50Гц. За дополнительную плату возможна установка электроаппаратуры для других значений напряжения сети.

Технические характеристики 2А554-2

Технические характеристики

2А554-2

Диаметр сверления в стали, мм Диаметр сверления в чугуне, мм Крутящий момент шпинделя, нм Осевое усилие на шпинделе, н Мощность главного двигателя, кВт Осевое перемещение шпинделя, мм Перемещение головки по рукаву, мм Перемещение рукава по колонне, мм Вращение рукава вокруг колонны, грд Частота вращения шпинделя, об/мин К-во частот вращения шпинделя Подачи шпинделя на оборот, мм/об Подачи шпинделя в минуту, мм/мин К-во подач шпинделя Конус шпинделя Длина, мм Ширина, мм Высота, мм Вес, кг

50 63 710 20000 5,5 400 1225 750 360 18-2000 2 1 0,045-5,0 - 12 МК5 2665 1030 3430 4700
