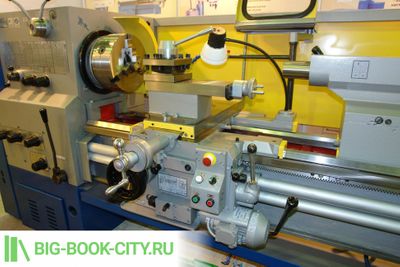

Токарно-винторезный станок ГС526У

Токарно-винторезный станок ГС526У повышенного класса точности предназначены для выполнения разнообразных токарных работ, а также для нарезания метрической, дюймовой, модульной и питчевой резьб.

Станок может применяться в различных отраслях промышленности на всевозможных операциях для обработки разных материалов.

Особенности конструкции

По заказу покупателя возможно изготовление станка в различных исполнениях. Модификация отображается соответствующим индексом в конце наименования станка и имеет следующие варианты и значения:

Токарно-винторезный станок ГС526У предназначен для выполнения разнообразных токарных работ и для нарезания резьб: метрической, модульной, дюймовой, питчевой.

• Станок класса точности П;
• Оснащен фартуком, имеющим собственный привод ускоренного перемещения каретки и суппорта, что улучшает динамику работы станка на ускоренном ходу и коробкой подач, которая позволяет нарезать резьбы 11 и 19 ниток на 1" без смены шестерен гитары;
• Передача вращения на вал шпинделя осуществляется с помощью фрикционных полумуфт;
• "Пневморазгрузка" задней бабки;
• Перемещение верхней части суппорта с резцедержателем производится вручную (в стандартной комплектации) или через механическую передачу (в комплектации механизированным приводом суппортной группы (индекс станка "М"));
• Средняя часть суппорта может быть повернута на угол +/- 90o;
• Нижняя часть суппорта и каретка могут перемещаться вручную и механически. При этом имеют рабочие подачи (от привода подач) и быстрые (от привода быстрых перемещений);
• На базе данной модели возможно изготовление станка в различных исполнениях - с увеличенным диаметром отверстия в шпинделе; с увеличенным диаметром обработки; с механизированным приводом верхней части суппорта; с бесступенчатым регулированием частоты вращения шпинделя; с устройством цифровой индикации (УЦИ) и т.д.

Вариант исполнения отображается в конце наименования модели станка соответствующим индексом, которые имеют следующие значения:

• индекс «С» (ГС526УС) означает оснащение станка сверлильно-фрезерным приспособлением, предназначенным для выполнения сверлильных, фрезерных работ и нарезания резьбы под разными углами на деталях, установленных на суппорте станка;
• индекс «В» (ГС526УВ) означает, что станок идет с увеличенным наибольшим диаметром обработки заготовки над станиной (630мм) и суппортом (420мм);
• индекс «Г» (ГС526УГ) означает наличие выемки в станине (ГАП);
• индекс «Д» (ГС526УД) означает увеличенный диаметр отверстия в шпинделе (89 мм);
• индекс «Л» (ГС526УЛ) означает установку лимба поперечного перемещения с ценой деления 0,02мм;
• индекс «М» (ГС526УМ) означает комплектацию механизированным приводом верхней части суппорта;
• индекс «Ц» (ГС526УЦ) означает комплектацию устройством цифровой индексации (УЦИ) и преобразователями линейных перемещений (основные варианты устанавливаемых УЦИ: "СКБ ИС" - маркировка "Ц2"; «Fagor» - маркировка "Ц1"; ДРА2000 (Польша) - маркировка "Ц3");
• индекс «РЦ» (ГС526УРЦ) означает комплектацию устройством цифровой индексации, преобразователями линейных перемещений и бесступенчатым регулированием частоты вращения шпинделя;
• индекс «Е» (ГС526УРЦ) означает вариант исполнения станка с соответствием требованиям безопасности Директив ЕС и имеющий маркировку «СЕ».

Итоговая маркировка модели содержит индексы примененных модификаций, например ГС526УДМЦ - это станок с увеличенным диаметром отверстия в шпинделе, механизированным приводом верхней части суппорта и цифровой индикацией.

Технические характеристики ГС526У
Характеристика	Значение
Расстояние между центрами, мм.	1000
Максимальный диаметр обрабатываемой заготовки над станиной, мм	500 (630)*
Высота центров над направляющими станины, мм	250 (320)*
Максимальный диаметр обработки над суппортом, мм.	275 (420)*
Максимальный диаметр обработки в выемке станины, мм.	630**
Наибольшая длинна обрабатываемой заготовки над выемкой станины, мм.	235**
Диаметр отверстия в шпинделе, мм	55 (89)***
Конус шпинделя	Морзе 6 ГОСТ 13214
Конец шпинделя	6К ГОСТ 12593, фланец D=170 мм
Частота вращения шпинделя, мин -1	16 - 2000
Количество скоростей прямого вращения шпинделя	22
Количество скоростей обратного вращения шпинделя	22
Наибольший крутящий момент на шпинделе, Нм	1000
Число ступеней подач	24
Диапазон продольной подачи, мм./об.	0,05 - 2,8
Диапазон поперечной подачи, мм./об.	0,025 - 1,4
Скорость быстрого продольного перемещения суппорта, м/мин.	3,6
Скорость быстрого поперечного перемещения суппорта, м/мин.	1,8
Ход верхнего суппорта, мм	150
Ход поперечного суппорта, мм	300
Наибольшее продольное перемещение каретки, мм.	935
Центр в пиноли задней бабки	Морзе 5 ГОСТ 13214
Ход пиноли, мм.	150
Высота резца, установленного в резцедержателе, мм.	макс. 25
Шаг нарезаемой метрической резьбы (число ступеней), мм.	0.5 - 112
Шаг нарезаемой модульной резьбы (число ступеней), модуль	0.5 - 112
Шаг нарезаемой дюймовой резьбы (число ступеней), нит./1`	56 - 0.5
Шаг нарезаемой питчевой резьбы (число ступеней), питч	56 - 0.5
Класс точности	П
Мощность привода главного движения, кВт	7.5 (11)
Установленная суммарная мощность, кВт	8,05 (11,55)
Напряжение питания, В	380
Габаритные размеры (LxBxH), мм.	2800 х 1265 х 1305
Масса ГС526У , кг.	3100
*	для станков с индексом «В»
**	для станков с индексом «Г»
***	для станков с индексом «Д»

Комплект поставки

• Станок в сборе;
• Система подачи СОЖ;
• RuTN - кулачок
• Патрон 3-х кулачковый диаметром 250 мм. (3-250.35.14П);
• Ограждение патрона;
• Ограждение суппорта;
• Пневмооборудование для разгрузки задней бабки;
• 086.5300.000 комплект сменных зубчатых колес:
• 086.5300.001 колесо зубчатое сменное Z=45; m =2;
• 086.5300.009 колесо зубчатое сменное Z=73; m =2;
• 086.5300.011 колесо зубчатое сменное Z=86; m =2;
• 086.5300.013 колесо зубчатое сменное Z=72; m =2;
• 086.5300.002 колесо зубчатое сменное Z=48; m =2;
• 086.5300.010 колесо зубчатое сменное Z=80; m =2.
• 086.6000.000 комплект инструмента – 1 шт.;
• 086.6002.000 ключ к электрошкафу – 1 шт.;
• техническая документация (руководство пользователя).

Дополнительная оснастка (поставляется за отдельную плату)

• Патрон 4-х кулачковый диаметром 250 мм. (4-250.35.14);
• 086.0400.000-01 суппорт с механическим приводом;
• 086.0500.000-01 каретка с механическим приводом суппорта;
• 086.5300.003 колесо зубчатое сменное Z=57; m =2;
• 086.5300.005 колесо зубчатое сменное Z=60; m =2;
• 086.5300.006 колесо зубчатое сменное Z=66; m =2;
• 086.5300.012 колесо зубчатое сменное Z=90; m =2.
• Втулки ГОСТ 13598:
• 6100-0143 (3/2) – 1 шт.;
• 6100-0146 (5/3) – 1 шт.;
• 6100-0147 (5/4) – 1 шт.
• Клинья ГОСТ 3025:
• 7851-0012 (1/2) – 1 шт.;
• 7851-0013 (3) – 1 шт.;
• 7851-0014 (4) – 1 шт.
• Оправка 6039-0009 ГОСТ 2682;
• Центр вращающийся 7032-4158-03 (вариант А-1-5-Н ГОСТ 8742);
• Центр вращающийся грибковый 7032-4158-15 (30-190/95-175)
• Центр упорный 7032-0035 Морзе 5ПТ (ГОСТ 13214);
• Центр упорный 7032-0043 Морзе 6ПТ (ГОСТ 13214);
• 16ВТ20.92.000 патрон поводковый;
• 086.2200.000 упор микрометрический продольного хода;
• 086.2300.000 люнет подвижный;
• 086.2600.000 люнет неподвижный;
• ОК101.0000.000 опора клиновая – 4 шт.;
• 086.1700.000 резцедержатель задний;
• 086.1700.000 линейка конусная.
