Токарный станок с ЧПУ JET KDCK-25AF

Токарный станок JET KDCK-25AF с ЧПУ с наклонной станиной и направляющими качения.

Особенности

• Проверенная временем надежность, уверенная безотказная работа в 2 смены, точная и быстрая обработка
• Модификации с приводным инструментом
• Системы ЧПУ и привода безусловных лидеров Siemens (Германия) и Fanuc (Япония)
• Патроны и шпиндели ведущих азиатских и европейских производителей
• Направляющие качения и ШВП самых известных фирм THK (Япония), HIWIN (Тайвань), Rexroth (Германия)
• Наклон направляющих позволяет избегать скопления стружки и облегчает доступ к зоне резания
• Револьверные головы, двигатели, электрика - тайваньских, азиатских и европейских производителей
• Станины выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления
• Возможность опционально установить системы контроля инструмента и деталей Renishaw и Hexagon

Технические характеристики JET KDCK-25AF
Характеристика	Значение
Напряжение, В	400
Макс. Ø заготовки над станиной, мм	500
Макс. Ø обточки над станиной, мм	300
Макс. длина точения, мм	420
Ø гидравлич. патрона, дюйм (мм)	8 (200)
Макс. перемещение по оси X, мм	180
Макс. перемещение по оси Z, мм	500
Направляющие/ширина X,Z, тип/мм	качения/35,45
Угол наклона направляющих, град	30
Ø ШВП X/Zх шаг резьбы, класс точности, мм	32х5/40х10, P3
Частота вращения вертикального шпинделя, об/мин	5000
Конус шпинделя	А2-6
Ø проходного отверстия в шпинделе, мм	63
Макс. Ø прутка, мм	45
Кол-во позиций инструмента, шт	8
Макс. размер инструмента, мм	25х25
Макс. Ø инструмента, мм	40
Конус пиноли задней бабки	МК-4
Ø пиноли задней бабки, мм	63
Ход пиноли задней бабки, мм	115
Точность позиционирования, мм	±0,005
Повторяемость, мм	±0,003
Ускоренные перемещения X/Z, м/мин	12/20
Объем бака СОЖ, л	150
Мощность мотора системы подачи СОЖ, кВт	0,55
Объем бака смазки, л	1,8
Мощность мотора гидростанции	1,5
Мощность мотора шпинделя, кВт	12 (Siemens); 11/15 (Fanuc)
Крутящий момент на шпинделе, Нм	115 (Siemens); 105 (Fanuc)
ДхШхВ, мм	3200x1650x1680
Масса JET KDCK-25AF , кг	3400

Комплектация

• Система ЧПУ Siemens 828D
• Shop Turn для системы с ЧПУ Siemens
• Мощность мотора шпинделя 7 или 11 кВт (Siemens), 7,5/11 кВт (Fanuc)
• 3-х кулачковый гидравлический патрон 8 дюймов
• 8-ми позиционная револьверная голова (или приводная револьверная голова на 12 инструментов для KDCK-25H)
• Резцовые блоки
• Автоматический ленточный стружечный конвейер
• Тележка для стружки
• Гидравлическая задняя бабка
• Гидравлическая станция
• Педали управления гидравликой
• Кондиционер электрошкафа
• Магнитный мультирежимный маховик ручного управления перемещениями
• Система подачи СОЖ
• Система централизованной смазки
• Лампа освещения рабочей зоны
• Кабинетная защита
• Электрозамок двери
• Подвижный пульт управления
• Сигнальный фонарь указания режимов работы
• Центр вращающийся МК-4
• Ящик с инструментом для технического обслуживания
• Регулируемые установочные опоры
• Упаковочный лист
• Протокол проверки точности
• Руководство по эксплуатации

Опции

• Система ЧПУ Fanuc 0i TF
• Мощность мотора шпинделя 9; 11/15, 12 кВт
• Гидравлический четырехкулачковый патрон 8 дюймов
• Приводные держатели инструмента (KDCK-25H)

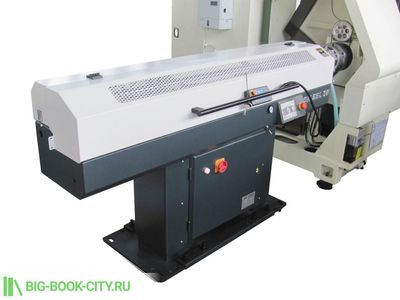

• Автоподатчик прутка
• Деталеуловитель
• Системы контроля Renishaw/Hexagon
