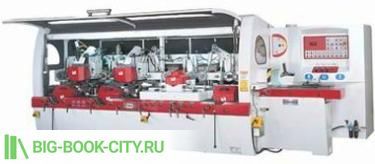

Восьмишпиндельный четырехсторонний станок WINNER Laser LA 8-23

Модель: WINNER Laser LA 8-23
Найдено на сайтах организаций:
kupistanok.ru
promservis24.ru
park-stankov.ru
prom-katalog.ru
rustan.ru

Полезное видео по теме:
Описание и харрактеристики:

Восьмишпиндельный четырехсторонний станок WINNER Laser LA 8-23 применяется при производстве погонажных изделий со скоростью до 120 м/мин. Возможное применение: профилирование оконного бруса, калибровка доски. Качество выпускаемой продукции на данном оборудовании соответствует европейским стандартам.

Четырехсторонние станки применяются на малых, средних и крупных предприятиях по производству погонажных изделий, строительного бруса, мебельного щита. Данный вид оборудования, является неотъемлемой частью в технологии, при производстве строительного бруса и прочих профилированных изделий. Данный станок многофункциональный, позволяет обрабатывать любые погонажные изделия, в том числе строгать и профилировать строительный брус.

Преимущества станка

  • Точная настройка прижимной пластины с помощью механической цифровой шкалы.
  • Устройство подачи короткого материала позволяет обрабатывать детали минимальной длины 240 мм, опционально до 200 мм.
  • Приводные подающие ролики обеспечивают плавность входа при подаче.
  • Дополнительный поднимающийся подающий ролик обеспечивает дополнительную плавность при подаче коротких деталей.
  • Усиленный редуктор обеспечивает мощную и точную подачу материала.
  • Прецизионный шпиндель обеспечивает максимальную стабильность резания и постоянную точность.
  • Боковые прижимные ролики на втором шпинделе облегчают подачу коротких и узких деталей.
  • Цельнолитая станина, подвергнутая специальной термообработке обеспечивает максимальную стабильность и жесткость.

Технические характеристики восьмишпиндельного четырехстороннего станка WINNER LAZER LA 8-23

Характеристика Значение
Количество шпинделей, шт. 8
Размеры рабочей ширины, мм 230-18
Размеры рабочей толщины, мм 160-6
Минимальная рабочая длина, мм 240 (200)
Мощность двигателя на 1м и 2м шпинделе, кВт 7,5
Мощность двигателя на остальных шпинделях, кВт 7,5
Двигатель подачи, кВт 5,5
Двигатель перемещения вверх/вниз, кВт 0,75
Диаметр шпинделя, мм 50
Частота вращения ножевой головки при 50 Гц, об/мин 6200
Скорость подачи, м/мин 8-40
Диаметр ножевой головки на 1м, мм 100-180
Диаметр ножевой головки на остальных шпинделях (кроме последнего), мм 110-250
Стол на входе, мм 2000
Диаметр отверстий вывода стружки, мм 140

Особенности конструкции

  • Контрольная панель произведена немецкой компанией moeller electric и позволяет удобно и точно осуществлять управление станком.
  • Смазка станка осуществляется с централизованного портала.
  • Три независимых пневматических контроллера, управляющие прижимом протягивающих рябух.
  • Цельнолитая чугунная станина обеспечивает максимальную стабильность и жесткость и полностью устраняет возможность возникновения вибрации.
  • Защитные крышки выполнены из толстой чугунной пластины, легко открываются, повышают безопасность станка LAZER LA 8-23 и снижают рабочие шумы.
  • Гидравлическая подача является самой плавной и наиболее мощной из существующих систем подачи.
  • Каждый шпиндель оснащен отдельным двигателем мощностью 11 кВт. Все двигатели имеют систему пуска «звезда-треугольник», что предохраняет станок от перегрузок в момент включения.
  • Устройство быстрой настройки разработано для быстрой и точной настройки настройки станка, что позволяет осуществлять перенастройку станка LAZER LA 8-23 с размера на размер без простоев с максимальной точностью.
  • Специальный ролик под каждым верхним шпинделем служит для обеспечения плавности подачи заготовки при работе, что повышает качество продукции и снижает износ режущего инструмента.
  • Установка гидрозажимного инструмента: только работая на гидрозажимных фрезах, вы сможете достигать такого качества, которое недоступно вашим конкурентам!

Дополнительные опции

  • Регулируемая скорость подачи до 120 м/мин позволяет оператору легко и удобно без открытия кожуха осуществлять регулировку скорости подачи в зависимости от поставленных целей.
  • Увеличенная ширина обработки позволяет обрабатывать заготовки шириной до 320 мм, что значительно повышает возможности при производстве строительного бруса.
  • Увеличение скорости вращения шпинделя до 9000 об/мин рекомендуется использовать в сочетании с установкой гидрозажимного инструмента для повышения качества обрабатываемых поверхностей при скорости подачи более 15 м/мин.
  • Устройство заточки прямых ножей позволяет оперативно осуществлять подточку фрезы без необходимости снятия инструмента со станка. Наличие данного устройства гарантирует стабильно высокое качество готовой продукции и минимизирует время простоев.
  • Устройство заточки профильных ножей позволяет оперативно осуществлять подточку фрезы без необходимости снятия инструмента со станка. Наличие данного устройства гарантирует стабильно высокое качество готовой продукции и минимизирует время простоев.
  • Верхние горизонтальные шпиндели оснащаются контропорами, которые повышают надежность станка и предотвращают разбалансировку шпиндельного вала при работе с гидрозажимным инструментом.
  • Механизм подачи коротких заготовок специально разработанный механизм подачи коротких заготовок в сочетании с оптимальным прижимом с помощью прижимных пневматических рябух позволяет работать с заготовками длиной 240 мм (опция 200 мм).
  • Цифровое позиционирование шпинделей позволяет быстро осуществлять настройку положения шпинделя в горизонтальной и вертикальной плоскостях. Оператору станка LAZER LA 8-23 достаточно ввести цифровое значение положения и просто нажать на старт. Не требуется отдельная регулировка каждого шпинделя.
  • Пневматическая регулировка на прижимных башмаках - для обеспечения точного и равномерного позиционирования прижима заготовки.
