BIG-BOOK-CITY.RUПромышленные станки и оборудованиеОдноосевой поворотный стол ЧПУ CNC-250R GSA+
Производитель: GSA
Комбинация высокоточного червячного колеса из бронзо-никелевого сплава и стального закаленного червяка обеспечивают длительное сохранение точности позиционирования.
Многоточечная пневматическая или гидравлическая тормозная система обеспечивает превосходное усилие зажима, исключающее вибрацию при силовом резании.
Универсальный интерфейс, позволяющий проводить как контурную обработку с применением 4-й оси, так и индексирование по М-кодам при позиционной обработке.
Увеличенное отверстие в шпинделе позволяет закреплять трубные заготовки. Поворотные столы данного типа широко применяются на вертикальных обрабатывающих центрах и фрезерных станках. Двигатель может быть установлен как с правой, так и с левой стороны.

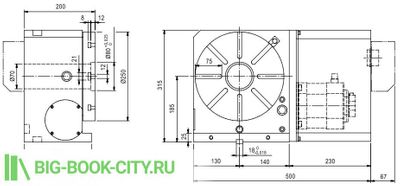

Технические характеристики CNC-250R GSA+ | ||
|---|---|---|
| Параметр | Ед. изм. | Значение |
| Диаметр | мм | 250 |
| Высота центров при вертикальной установке | мм | 185 |
| Высота стола при горизонтальной установке | мм | 200 |
| Общая высота при вертикальной установке | мм | 315 |
| Вес CNC-250R нетто (без двигателя) | кг | 124 |
| Центральное отверстие | мм | 70Н7 |
| Ширина Т-пазов | мм | 12Н7 |
| Ширина направляющего сухаря | мм | 18Н7 |
| Сервомотор Meldas | HF-104T / HF-154T | |
| Сервомотор Fanuc | a4i / a8i | |
| Сервомотор Siemens | 1FK7060 / 1FK7063 | |
| Сервомотор Heidenhein | QSY116C / QSY116E | |
| Передаточное число | 1:180/1:90 | |
| Минимальный угол | град | 0,001 |
| Максимальные обороты | об/мин | 11,1/22,2 |
| Усилие пневмозажима | кг*м | 47 |
| Усилие гидрозажима | кг*м | 94 |
| Класс точности позиционирования | 15” | |
| Повторяемость (Однонаправленный) | с | ±4” |
| Повторяемость (Двунаправленный) | с | ±8” |
| Макс. усилие резания | кг*м | 45 |
| Максимальные нагрузки | |||
|---|---|---|---|
| Параметр | Схема | Ед. изм. | Значение |
| Максимальная вертикальная нагрузка |  | кг | W = 150 |
| Максимальная горизонтальная нагрузка |  | кг | W = 300 |
| Максимальное радиальное усилие |  | кг | F = 1450 |
| Максимальное радиальное усилие |  | кг*м | FxL = 94 |
| Максимальное радиальное усилие |  | кг*м | FxL = 180 |
