Фрезерный вертикальный обрабатывающий центр EXTRON M6L

Модель: EXTRON M6L
Производитель: EXTRON (Тайвань)
Найдено на сайтах организаций:
kupistanok.ru
rustan.ru
Полезное видео по теме:
Описание и харрактеристики:

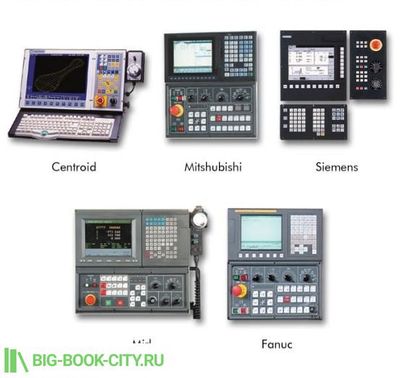

Фрезерный вертикальный обрабатывающий центр EXTRON M6L эффективен при выполнении тяжелых видов обработки. Основу структуры вертикального фрезерного обрабатывающего центра составляют мощные базовые конструкции из высочайшего качества чугуна.


Технические характеристики фрезерного станка M6L

Характеристики Значение
Размеры стола (длина х ширина)1800 х 800 мм
Перемещение по оси X1600 мм
Перемещение по оси Y1000 мм
Перемещение по оси Z800 мм
Т-образные пазы (ширина х количество)18 х 5 мм
Максимальная нагрузка на стол (по центру)1400 кг
Расстояние от торца шпинделя до поверхности стола175...975 мм
Расстояние от оси шпинделя до вертикальных направляющих станины1060 мм
Расстояние от поверхности стола до пола943 мм
Максимальная скорость вращения шпинделя #40-
Максимальная скорость вращения шпинделя #504500 (6000)* об/мин
Мощность двигателя шпинделя18,5 (22,5)* кВт
Конус шпинделяISO#50
Диаметр ШВП50 мм
Шаг ШВП по осям X / Y / Z12 / 12 / 10 м/мин
Скорость ускоренных перемещений по осям X и Y15 м/мин
Скорость ускоренных перемещений по оси Z12 м/мин
Рабочая подача10 м/мин
Тип устройства автоматической смены инструмента манипулятор
Емкость инструментального магазина24 инструмента
Максимальный диаметр инструмента125 мм
Максимальный вес инструмента15 кг
Точность позиционирования± 0,005 мм
Повторяемость позиционирования± 0,003 мм
Масса станка12600 кг
Габаритные размеры (длина, ширина, высота)4300х3490х3100 мм

* - опционально

Стандартная комплектация станка M6L:

  • Пневмоцилиндр разжима инструмента
  • Пневматический пистолет и пистолет СОЖ
  • Система охлаждения шпинделя
  • Система охлаждения зоны резания
  • Галогенный светильник рабочей зоны
  • Система автоматической смазки
  • Полное ограждение
  • Устройство автоматической смены инструмента (УАСИ) типа "Зонтик"
  • Устройство автоматической смены инструмента (УАСИ) типа "Манипулятор" на 24 инструмента для (М527#50, М6С, М6L)
  • Телескопическая защита направляющих
  • Конвейер для удаления стружки червячного типа с баком-тележкой
  • Болты и опоры для установки и выравнивания станка
  • Функция "жесткого" нарезания резьбы без компенсационного патрона
  • Аварийно-сигнальная лампа
  • Ящик с комплектом инструмента для технического обслуживания станка
  • Руководство по эксплуатации
  • Пакет безопасности в соответствии с требованиями европейских стандартов (СЕ)

  • Рекомендуемые дополнительные принадлежности для EXTRON M6L:

    • 4-я ось - поворотный стол, управляемый от УЧПУ
    • 4-я и 5-я ось - наклоняемый поворотный стол, управляемый от УЧПУ
    • Стабилизатор напряжения
    • Устройство автоматической смены инструмента (УАСИ) типа "Манипулятор" (только для конуса #40)
    • Конвейер для сбора стружки цепного типа с баком-тележкой
    • Система подачи СОЖ через инструмент (20bar)
    • Система смазки и охлаждения маслянным туманом
    • Сепаратор для очистки СОЖ
    • Прибор для контроля вылета и диаметра режущего инструмента RENISHAW TS-27R
    • Инфракрасный измерительный щуп RENISHAW OMP-60
    • Кондиционер для электрошкафа
    • Оптические линейки Heidenhair для осей X/Y/Z
    • ZF-двухскоростной редуктор для получения максимального крутящего момента на шпинделе
    • Тиски прецизионные
    • Устройство для очистки СОЖ от масла STARK-1
