Станок для заточки спиральных сверл CUOGHI Micra10

Модель: CUOGHI Micra10
Найдено на сайтах организаций:
park-stankov.ru
rustan.ru
Полезное видео по теме:
Избранные комментарии к видео:
Remy Sharp
Зачем Зачемов23 октября 2018 13:57

Я ничего не понимаю, что сегодня через такой хуедроч, сверла затачивают?, в 70е годы работал на павлодарском тракторном там были итальянские заточные для сверел, свободно сверло сунул до упора, он сам зажал, сноп искр ровно 3 секунды, отскочило и сверло по Госту как бритва.

Описание и харрактеристики:

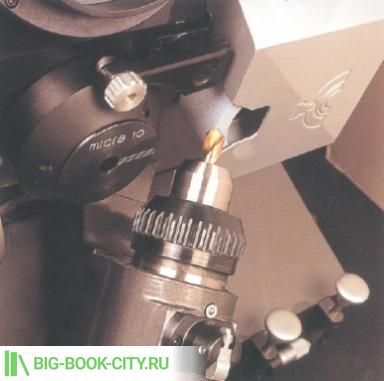

Станок CUOGHI Micra10 предгназначен для заточки спиральных сверл. Учитывая высокую степень применения сверл в механообработке, компания Cuoghi Affilatrici – лидер в области заточки сверл, представляет свои заточные системы Micra10 и Micra10 Integral. Специально разработанные для многократной заточки, самоцентрирующие системы позволяют отказаться от промежуточных операций центрования и гарантируют высокую степень точности как для сверл из быстрорежущей стали, так и твердосплавных.

За счет одного зажима сверла и использования одного и того же шлифовального круга, две главные режущие кромки могут быть поочередно заточены.

Точка пересечения углов режущих кромок – вершина сверла – приобретает конусную форму относительно центра сверла, одновременно, третий угол будет соответственно обработан по отношению к затачиваемым кромкам с негативной геометрией для сверл из быстрорежущей стали с нормальной кромкой.

Особенности станка:

  • Оригинальный дизайн реализован с учетом современных эргономических и функциональных требований. Монолитный корпус станка изготовлен из алюминия и спроектирован специально для компактного размещения в нем составных частей: шпинделя шлифовального круга, оптической линейки, зажима сверла, расположенного на подвижном суппорте, перемещаемом по салазкам.
  • Шпиндель шлифовального круга установлен на специальном суппорте, который позволяет совершать продольные перемещения шпинделя от микрометрического винта. Такое перемещение необходимо при использовании устройства правки, чтобы подвести шлифовальный круг к алмазу, который устанавливается фиксировано по отношению к подвижной оси. Оптическая линейка выполняет двойную функцию. Она облегчает позиционирование инструмента и позволяет проводить контроль заточки двух главных кромок и уменьшение режущей кромки. Эти проверки могут выполняться после полного завершения цикла заточки и позволяют оператору станка MICRA10 устранять любые неточности или отклонения геометрической формы сверла.
  • Блок держателя инструмента включает в себя высокопрецизионный 4-х кулачковый патрон, один цанговый патрон от 6 до 16 мм и, как опция, цанговый патрон от 16 до 20 мм. Такая оснастка гарантирует концентричность и устойчивость сверла, зажим по его спирали и правильную установку в зоне заточки.
  • Полый держатель инструмента перемещается по высокоточным направляющим на специальных салазках, гарантирующих жесткое и плавное перемещение. Все эти особенности помогают устранить вибрации, которые могли бы служить причиной поломки сверла или шлифовального круга. Станок MICRA 10 может оснащаться станцией охлаждения холодным воздухом и пневматическим пылесборником, встраиваемых в специальный рабочий стол.

Преимущества Micra10:

  • уменьшение времени на сверление;
  • увеличение срока службы сверла от одной заточки до другой.
  • 3+3 самоцентрирующаяся заточка с негативным уменьшением поперечной режущей кромки
  • Число левых или правых режущих кромок – 2-3
  • Угол при вершине сверла – 80°-180°
  • Точность станков - ±0,005 мм
  • Европейский сертификат СЕ

Стандартная комплектация:

  • Высокоточный универсальный 4-х кулачковый патрон с зажимом от 0,5 до 6,35 мм
  • Цанговый патрон с набором цанг (10 шт.) от 6 до 16 мм
  • Микрометрический ограничитель для регулировки величины снимаемого металла
  • 16-ти кратный оптический проектор для наблюдения за сверлом в процессе работы
  • 3 корундовых шлифовальных круга зернистостью 60, 100 и 220
  • 3 фланца к шлифовальным кругам
  • Приспособление для правки шлифовальных кругов (на алмазной основе)
  • Галогенная лампа 24 В
  • Защитный кожух
  • Инструкция по эксплуатации на русском языке

Технические характеристики заточного станка Micra10:

Характеристика Значение
Минимальный и максимальный диаметр затачиваемого сверла 0,5 – 20 мм
Угол при вершине сверла (point angle) 800 - 1800
Угол резания (Primary face angle) 00 - 180
Второй угол наклона (Secondary face angle) 300
Отрицательный угол подточки перемычки 500
Длина сверла не ограничена
Габариты шлифовального круга 70 х 30 х 25 мм
Мощность двигателя шлифовального круга 0,18 кВт
Эксплуатационная температура 5-400 С
Габариты 570 х 500 х 520 мм
Вес CUOGHI Micra10

40 кг
